s11 - md型地下配電變壓器鐵芯采用冷軋硅鋼人字接頭，采用低損耗階躍堆疊系統。高低壓線圈采用圓柱和螺旋繞線結構。變壓器低壓側的水密箱結構采用高壓側的頭部帶防水電纜產品具有防污染、防水性強、空載電流大、噪音低、損耗低、溫度低等特點，產品可充電連續運行一定時間浸泡等優點。技術指標先進，結構獨特，外觀精美，是特別適用于地下隧道等水環境的一種高科技、高性能節能產品。

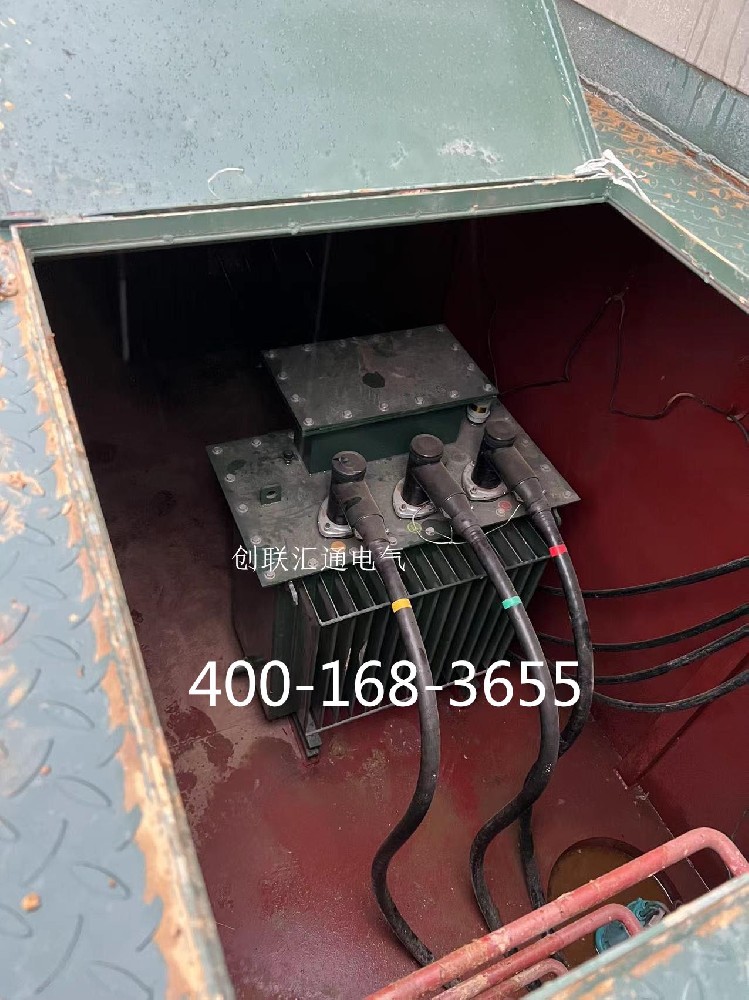

該變壓器可埋在地下坑中，滿足單環高壓供電的需要，適用于距離較遠但負荷較小的系統，如道路、橋梁、隧道等。

正常使用條件
1.戶外地坑中、隧道內洞壁式地坑中
2.海拔不超過 1000m
3.最高環境氣溫   +40℃
4.最低氣溫   -25攝氏度

5.地坑運行條件:滿足水浸超過變壓器頂蓋平面1米，運行可達120天
注:根據用戶需求,環網型地理式變壓器可增加四位置負荷開關，終端型地埋式變壓器可增加二位置負荷開關。

性能特點

1、高壓進線采用二個(一進一出)三相一體化插拔式高壓電纜連接器:
2、低壓出線采用三相四線一體化插拔式低壓電器連接器;
3、高壓側裝有限流熔斷器保護;
4、箱體采用A3型鋼并作特殊防護處理;
5、防護等級為P68，在一段時間內可以全部侵沒在水中運行，可達120天;
6、在地坑中運行時的溫升限值符合GB1094.4-1996的要求。
